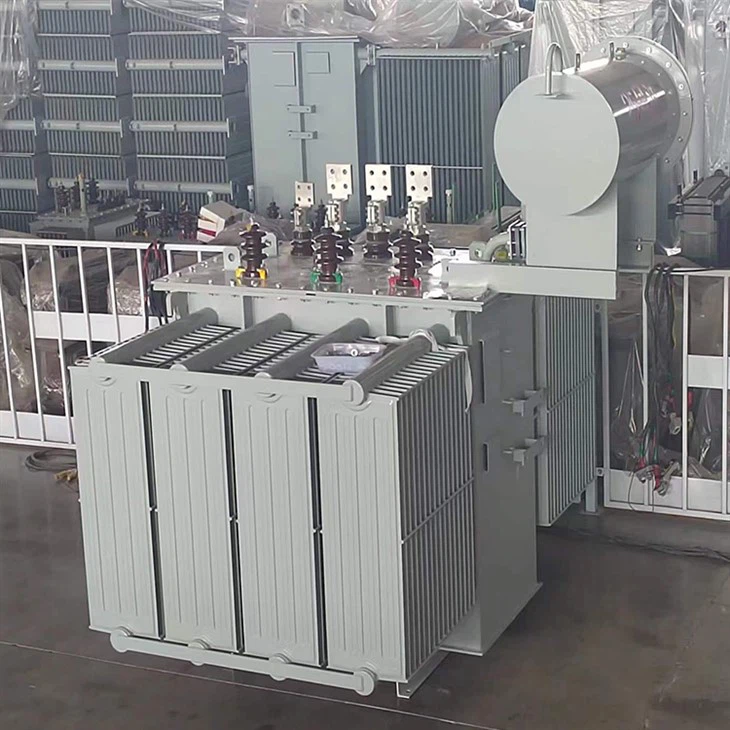

2,5 MVA olie-ondergedompelde elektrische distributietransformator

2,5 MVA transformatorspecificatiesop

S11-2500KVA 2,5 MVA olie-ondergedompelde elektrische distributietransformator is geschikt voor ondergrondse centrale onderstations in kolenmijnen, ondergrondse autoterreinen, algemene luchtinlaatkanalen en hoofdluchtinlaatkanalen, waar wel gas is maar geen explosiegevaar. Ook geschikt voor vochtige omgevingen in tunnels.

Normale omgevingsomstandigheden: de hoogte is niet groter dan 1000 meter

Omgevingstemperatuur tot plus 40 graden, tot -25 graden

Speciale gebruiksomstandigheden: de hoogte overschrijdt 1000m

De relatieve vochtigheid van de omringende lucht is niet meer dan 95 procent (plus 25 graden)

In een omgeving zonder sterke turbulentie en trillingen en de helling naar het verticale vlak is niet groter dan 350 graden

Normen voor 2,5 MVA olie-ondergedompelde elektrische distributietransformatoren

1. JB3995-2006

2.GB1094.1-1996

3.GB1094.2-1996

4.GB1094.3-2003

5.GB1094.5-2003

6.IEC60076

2,5 MVA Olie Ondergedompelde Elektrische Distributie Transformator Model Parameters

De capaciteit van de S11 olie-ondergedompelde transformator is 50KVA-3150KVA, en onze fabriek accepteert maatwerk van producten met een hogere capaciteit.

Spanningsniveau: 11KV-0.4, gangbare modellen zijn:

S-50/11, S-80/11, S-100/11, S-125/11, S-160/11, S-200/11

S-250/11, S-315/11, S-400/11, S-500/11, S-600/11 enzovoort.

Gegevensblad transformator 2,5 MVA

Type transformator: driefasige transformator

Capaciteit: 2500 kVA

Primaire spanning: 13.800 volt

Secundaire spanning: 480 volt

Frequentie: 50 / 60 Hz

Huidige classificatie: HV 104.6A LV 3007.1A

Aansluiting: Dyn11

Materiaal opwinder: koper

Efficiëntie: 98,5 procent

Impedantie: 5 procent

Koeling: ONAN (Olie Natural Air Natural)

Oliecapaciteit: 1300 L

Gewicht: 5700 kg

Afmetingen: 3100*1900*1800 mm

Tap Changer: Tap-wisselaar zonder belasting met 5 positiekranen

Normen: IEEE, KEMA, ANSI, UL, CSA

Als u ook 2,5 mva transformator naamplaatje details, 2,5 mva transformator tekening, 2,5 mva transformator prijs of aangepaste transformator nodig heeft, stuur dan een vraag naar ons! Onze contactgegevens zoals hieronder.

Email: gracejia@zydqjt.com

Whatsapp: plus 8613513222010

Kenmerken van 2,5 MVA olie-ondergedompelde elektrische distributietransformator

1. De brandstoftank heeft een solide structuur en is bestand tegen een druktest van één atmosfeer. Er zit geen olieconservator op het tankdeksel. Kabelaansluitdozen voor hoog- en laagspanning zijn aan beide zijden van de kastwand gelast voor kabelaansluiting. De hoogspanningsspoel heeft een nominale spanning en een tapspanning van 15 procent. Gebruik een tapwisselaar om de spanning te wijzigen. Wanneer u de spanning wijzigt, moet u eerst de stroomtoevoer afsluiten en vervolgens de voorruit van de kraanwisselaar op de kastwand verwijderen om de kraan te vervangen.

2. De laagspanningszijde van de transformator mag worden aangesloten in een "Y"-vorm om een ​​690-volt-voeding te vormen, en kan ook worden aangesloten om een ​​400-volt-voeding te vormen. In de kabelaansluitdoos worden de secundaire terminals rechtstreeks naar zes porseleinen hulzen geleid voor aanpassing door de gebruiker.

3. De hele transformator wordt gehesen met behulp van de aan de kastwand gelaste hijsogen. De onderkant van de transformatorkast is uitgerust met trolleybeugels en er zijn montagegaten in de beugels, die kunnen worden gebruikt om mijntrolleyrollen in mijnen te installeren.
