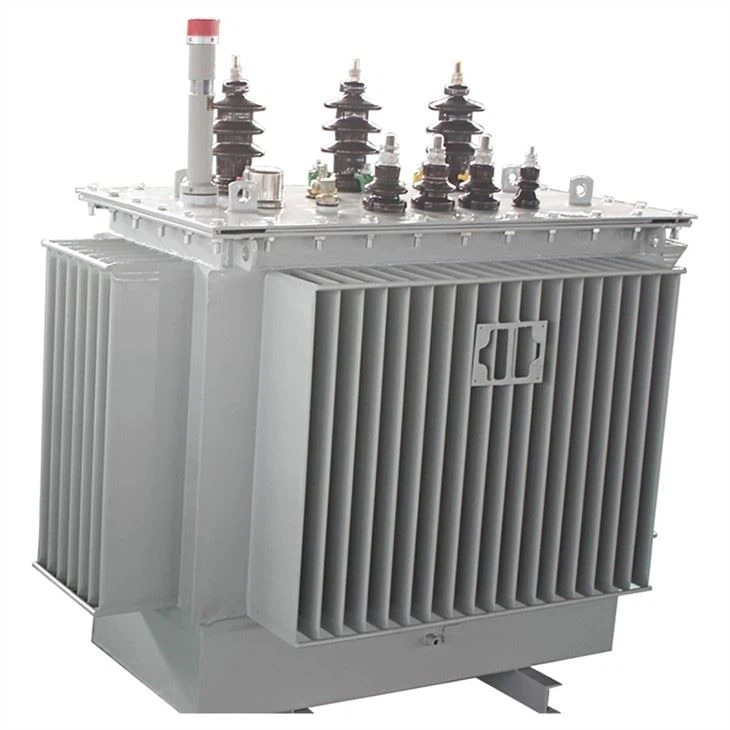

Elektrische transformator van het olietype voor binnenshuis

2-JAAR GARANTIE

Onze verkoopmanager Grace met 10-jaar ervaring als exporteur van distributietransformatoren

Zal u helpen technische oplossingen en verzendoplossingen te maken

Neem nu contact op met Grace!

In olie ondergedompelde transformatoren zijn een essentieel onderdeel van het elektrische distributiesysteem, omdat ze worden gebruikt om elektrische energie van het ene circuit naar het andere over te brengen door middel van elektromagnetische inductie. Deze transformatoren hebben een unieke structuur waardoor ze zelfs onder extreme bedrijfsomstandigheden efficiënt en betrouwbaar kunnen werken.

De structuur van een in olie ondergedompelde transformator bestaat hoofdzakelijk uit een kern, wikkeling, isolatiemateriaal en een olietank.

De kern is gemaakt van hoogwaardige magnetische staalplaten die op elkaar zijn gestapeld om een ​​kolom te vormen, die vervolgens in de olietank wordt geplaatst.

De wikkeling bestaat uit een hooggeleidende koperdraad die om de kern is gewikkeld, waardoor een magnetisch veld ontstaat. De wikkeling is onderverdeeld in twee categorieën: primaire wikkeling en secundaire wikkeling. De primaire wikkeling is de ingang en de secundaire wikkeling is de uitgang.

Isolatiematerialen worden gebruikt om de wikkelingen en de kerndelen van elkaar te scheiden, waardoor elektrische storingen worden voorkomen. Deze materialen moeten de warmte kunnen verwerken die ontstaat tijdens de werking van de transformator en moeten goede elektrische en mechanische eigenschappen hebben.

In de olietank bevindt zich de transformatorolie, die wordt gebruikt als koelmiddel en als isolator. De olie helpt de temperatuur van de transformator te reguleren door de warmte af te voeren die wordt gegenereerd tijdens de werking van de transformator. Het fungeert ook als een diëlektrische isolator die elektrische storingen in de transformator voorkomt.

De conservatortank wordt gebruikt om het oliepeil te controleren en om de uitzetting van de olie als gevolg van thermische effecten op te vangen.

De olietemperatuurmeter wordt gebruikt om de temperatuur van de transformatorolie te meten, wat helpt om de bedrijfstoestand van de transformator te bepalen.

 Tabel 1: 6 kV, 10 kV en 30 kVA-2500kVA-stroomtransformator met uitschakelcircuit-tapwisselaar

Technische parameter voor 20 kV-stroomtransformator uit de S11-serie met uitschakelkraanwisselaar

Technische parameter voor 35kV-stroomtransformator uit de S11-serie met uit-circuit-tapwisselaar

TIANWEI is van mening dat kwaliteit absolute overeenstemming en naleving van de eisen van de klant en internationale normen betekent.

Daarom heeft TIANWEI zijn testlaboratorium uitgerust met de modernste testapparatuur en instrumentatieapparatuur om conformiteit met het hoogste niveau van kwaliteit en veiligheid te garanderen, waarbij elke door TIANWEI geproduceerde transformator wordt getest volgens de IEC-normen.

Routinematige tests

1- Meting van de wikkelingsweerstand

2- Meting van spanningsverhouding en faseverplaatsing

3- Meting van kortsluitimpedantie en belastingsverliezen

4- Meting van nullastverliezen en stroom

5- Diëlektrische routinetests

(afzonderlijke bron AC-spanningsbestendigheidstest en kortdurende geïnduceerde overspanningsbestendigheidstest)

6- Meting van isolatieweerstand

Typetesten

1- Temperatuurstijgingstest volgens IEC 60076-2

2- Verlichtingsimpulstest volgens IEC 60076-3

Speciale testen

1- Kortsluitvastheidstest (volgens IEC 60076-5)

2- Meting van nulsequentie-impedantie(s) op driefasige transformatoren

3- Bepaling van geluidsniveaus (volgens IEC 60076-10)

4- Meting van de harmonischen van de nullaststroom

Onze fabriek heeft een oppervlakte van 33.300 vierkante meter, met een totale bouwoppervlakte van 6.100 vierkante meter. Er zijn momenteel 260 medewerkers, waaronder 18 technici die zich al vele jaren bezighouden met onderzoek en ontwikkeling van transformatorproducten, en 8 hoogwaardige bedrijfsmanagers. Met de uitbreiding van de productieschaal en de toename van productvariëteiten heeft het zich nu ontwikkeld tot een hightech innovatieve onderneming met een jaarlijkse productiecapaciteit van meer dan 1000MVA, waarbij het ontwerp, de productie en de verkoop van open-type droge transformatoren, epoxy-transformatoren zijn geïntegreerd. harsgegoten droge transformatoren, transformatoren van amorfe legeringen en speciale transformatoren.
