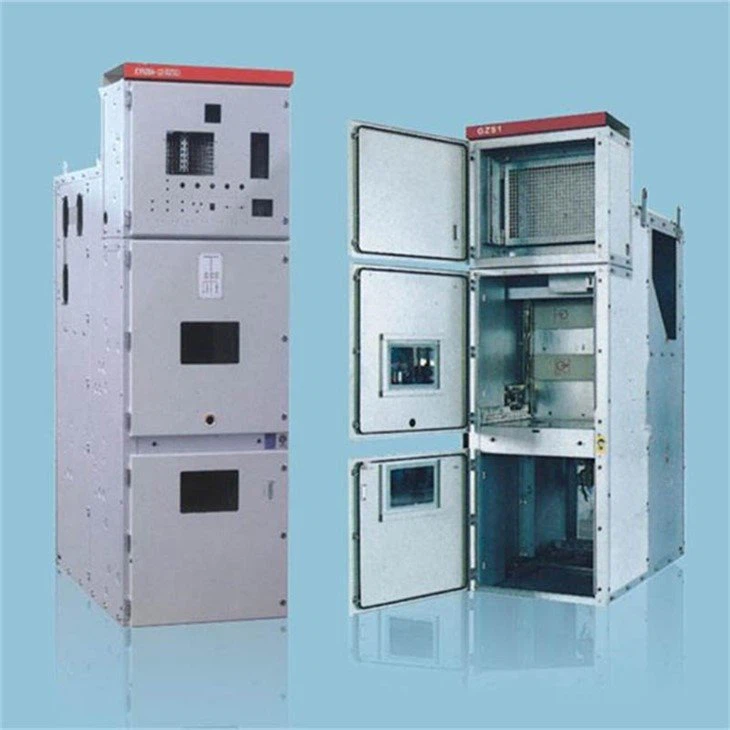

Middenspannings-GIS-schakelkast voor binnen

Middenspannings-GIS-schakelkast voor binnen

KYN28-12 gepantserd, verwijderbaar AC-metaal bekleed schakelpaneel (kortweg schakelkast genoemd). Het is toepasbaar voor stroomontvangst en -distributie in het 3.6-12Kv driefasige AC 50Hz enkele busbar en een enkele busbar-sectiesysteem. Het heeft de functies van het besturen, beschermen en bewaken van het circuit.

Aanvraag sturen

Functie

Producten Beschrijving

Ontwerp en structuur

De schakelkast is met metaal bekleed. Het structuurontwerp komt overeen met de normen GB3906-91, GB11022-89, IEC298 en DL404. De korststructuur wordt door middel van buigen en lassen opgebouwd uit stalen platen, die met bouten aan elkaar worden bevestigd. Het kinderwagenpaneel is de deur van de kast. De boezem van de schakelkast is door metalen scheidingswanden verdeeld in een onderbrekerkamer, een hoofdrailkamer, een kabelkamer en een relaiskamer. De beschermingsgraad van de gehele korst en compartimenten is IP2X gelijk. Alle metalen constructies zijn betrouwbaar met aarde verbonden. Alle compartimenten van het hoofdcircuitsysteem zijn voorzien van drukontlastingskanalen voor onafhankelijke uitlaat.

Technische parameter

Nominale spanning (kV,max)	3.6,7.2,12,24
Nominale frequentie (Hz)	50/60
Nominale continue stroom van rail (A,max)	630,1250,1600,2000,2500,3150,4000
Nominale continue stroom van feeder (A, max)	630,1250,1600,2000,2500,3150,4000
Nominale bliksemstootweerstandsspanning (kV)	40,60,75,125
Vermogensfrequentie Bestand tegen spanning (kV)	24,32,42,65
Kortsluitonderbrekingsstroom (kA,max)	16,20,25,31.5,40
Kortstondige weerstandsstroom, 4s (kA,max)	16,20,25,31.5,40,50
Kortsluitstroom (kA-piek)	40,50,63,80,100,125
Piekhoudstroom (kA-piek)	40,50,63,80,100,125
Gewicht (kg)	1000~1500
Beschermingsniveau	IP4X (IP2X wanneer de kamer van de stroomonderbreker open is
