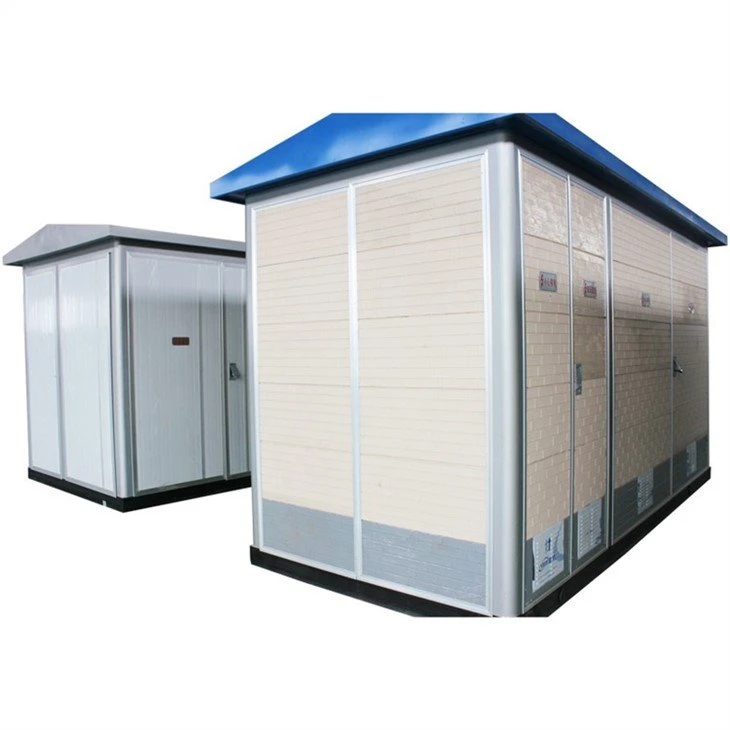

3-fase unitized compact transmissiesubstation

3-fase unitized compact transmissiesubstation

Het is toepasbaar voor spanningen tot 35KV, met een hoofdtransformatorcapaciteit tot 5000KVA, en wordt veel gebruikt in stedelijke industriële onderstations, 10KV ringnetwerksystemen, landelijke elektriciteitsnet 35KV onderstations en andere gelegenheden.

Aanvraag sturen

Functie

Producten Beschrijving

Sollicitatie

Het type klein onbeheerd onderstation is toepasbaar voor een spanning tot 35KV, met een hoofdtransformatorcapaciteit tot 5000KVA, en wordt veel gebruikt in stedelijk industrieel onderstation, 10KV ringnetwerksysteem, landelijk elektriciteitsnet 35KV onderstation en andere gelegenheden.

Hoofdfunctie

Dit onderstation vervult de functies zoals transformatie van energie, distributie, transmissie, meting, compensatie, systeemcontrole, bescherming en communicatie.

Hoofdpersonen

De primaire en secundaire apparatuur zijn vooraf geïnstalleerd in de kast, die verwijderbaar, volledig afgedicht, automatisch temperatuurgecontroleerd, antiseptisch, vochtbestendig en roestvrij is. Het hoeft pas na aankomst op de locatie op de cementfundering te worden geïnstalleerd. Dit soort onderstation heeft de voordelen van lage investeringen, een korte bouwperiode, een klein bezettingsgebied en gemakkelijke milieucoördinatie.

Professioneel ingenieursteam, OEM geaccepteerd

Geavanceerde productietechnologie

Onderstationspecificatie

Beschrijving		Eenheid	Gegevens
HV-compartiment	Nominale frequentie	Hz	50
	Nominale spanning	kV	6 10 35
	Maximale bedrijfsspanning	kV	6.9 11.5 40.5
	Stroomfrequentie is bestand tegen spanning	kV	32/36 42/48 95/118
	(fase naar aarde en tussen fasen)/breuk van de scheider	kV	32/36 42/48 95/118
	bliksemimpuls is bestand tegen spanning	kV	60/70 75/85 185/215
	(fase naar aarde en tussen fasen)/breuk van de scheider	kV	60/70 75/85 185/215
	Nominale stroom	A	400 630
	Geschatte korte tijd is bestand tegen stroom	kA	12.5(2S) 16(2S) 20(2S)
	Nominale piekstroom	kA	32.5 40 50
LV-compartiment	Nominale spanning	V	380 200
	Nominale stroom van hoofdcircuit	A	100-3200
	Geschatte korte tijd is bestand tegen stroom	kA	15 30 50
	Nominale piekstroom	kA	30 63 110
	Takstroom	A	10 - 800
	Aantal vertakte circuits	/	1 - 12
	Compensatiecapaciteit	kVA R	0 - 360
Transformator	Beoordeelde capaciteit	kVA	50-2000
	impedantie van het hortcircuit	%	4 6
	Tikken bereik	/	±2×2.5% ±5%
	Verbindingsgroep symbool	/	Jyn0 Dyn11

structurele stijl
