11KV 3-fasige, op polen gemonteerde distributietransformatoren

11KV 3-fasige, op polen gemonteerde distributietransformatoren

Spanningsverhouding: 11 kV/400 V
Transformatorcapaciteit:50 100 160 200 250 315 400 500 630 kVA

Aanvraag sturen

Functie

2-JAAR GARANTIE

Onze verkoopmanager Grace met 10-jaar ervaring als exporteur van distributietransformatoren

Zal u helpen technische oplossingen en verzendoplossingen te maken

Neem nu contact op met Grace!

Producten Beschrijving

11kv driefasige, op palen gemonteerde distributietransformatoren zijn essentiële elektrische apparatuur die wordt gebruikt in stroomdistributiesystemen. Ze zijn ontworpen om de spanningsniveaus in elektriciteitstransmissie- en distributiesystemen efficiënt te beheren, waardoor ze cruciale componenten zijn in de infrastructuur van het energiesysteem.

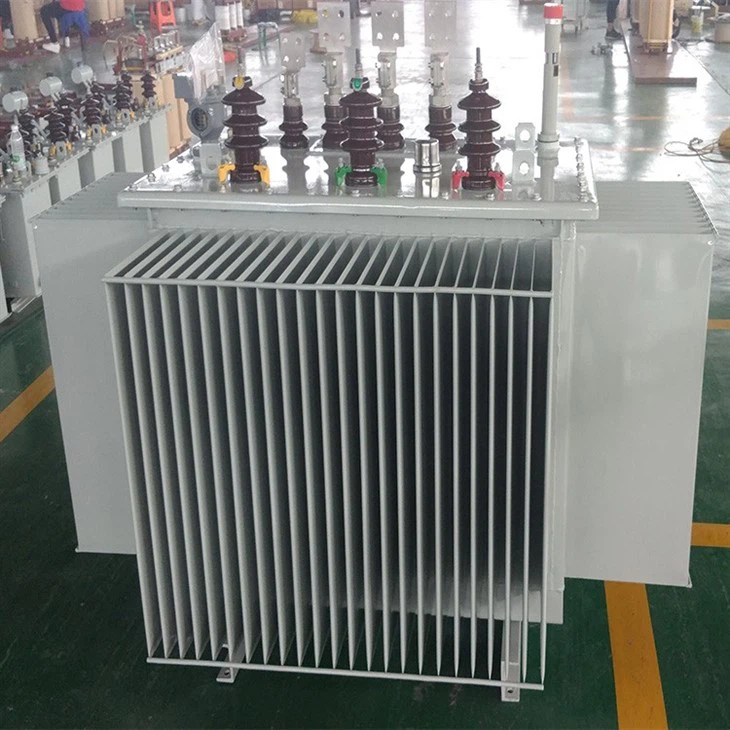

11kv 3 phase pole mounted distribution transformer 5

De volgende tabel geeft capaciteitsparameters voor verschillende typen 11kv 3-fasige, op een paal gemonteerde distributietransformator:

Specificatie 11kv-transformator

Transformatorcapaciteit	Spanningsverhouding	HV-spanningsbereik	LV-spanningsbereik	Maximale efficiëntie	Impedantiespanning (%)
50 kVA	11kV/400V	11000V (±5%)	230/400V (±2.5%)	98.9%	4.0%
100 kVA	11kV/400V	11000V (±5%)	230/400V (±2.5%)	99.1%	4.0%
160 kVA	11kV/400V	11000V (±5%)	230/400V (±2.5%)	99.3%	4.0%
200 kVA	11kV/400V	11000V (±5%)	230/400V (±2.5%)	99.4%	4.0%
250 kVA	11kV/400V	11000V (±5%)	230/400V (±2.5%)	99.5%	4.0%
315 kVA	11kV/400V	11000V (±5%)	230/400V (±2.5%)	99.6%	4.0%
400 kVA	11kV/400V	11000V (±5%)	230/400V (±2.5%)	99.7%	4.0%
500 kVA	11kV/400V	11000V (±5%)	230/400V (±2.5%)	99.8%	4.0%

Kan aanpassen volgens uw vereisten, neem gerust contact met ons op.

Installatieprocedure

Installatieprocedure voor 11 kV-transformator

Het installeren van een 11kV-transformator omvat een reeks procedures die moeten worden gevolgd om een veilige en efficiënte werking te garanderen.

1. De eerste stap is het voorbereiden van de locatie door het gebied waar de transformator zal worden geïnstalleerd vrij te maken en te egaliseren.

2. Vervolgens wordt de transformatorfundering gebouwd om het gewicht te dragen en de trillingen van de apparatuur te weerstaan.

3. Vervolgens wordt de transformator op de pad geplaatst en elektrisch aangesloten op de isolatieschakelaar.

4. De volgende stap is het installeren van de inkomende en uitgaande kabels en eventuele andere accessoires zoals overspanningsafleiders, aardstaven en PT's voor meting en bescherming.

5. Zodra alle apparatuur is geïnstalleerd, wordt de transformator bekrachtigd en getest op goede werking en spanningsregeling. Als alles goed werkt, wordt de transformator in gebruik genomen en gecontroleerd op eventuele tekenen van problemen of defecten.

Het is van cruciaal belang om tijdens het installatieproces alle veiligheidsrichtlijnen en -voorschriften te volgen om ongelukken te voorkomen en langdurige betrouwbaarheid te garanderen. Effectieve installatie en onderhoud zijn essentieel voor het behalen van optimale prestaties en het verlengen van de levensduur van hoogspanningstransformatoren.
