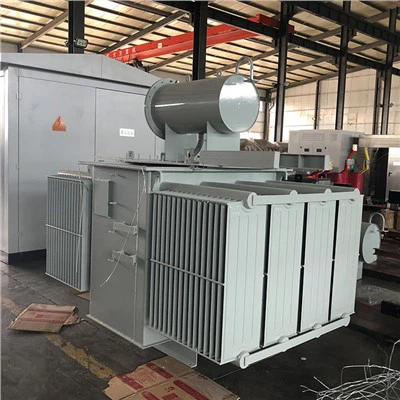

3 MVA 3000 KVA 11kV oliegekoelde distributietransformator

2-JAAR GARANTIE

Onze verkoopmanager Grace met 10-jaar ervaring als exporteur van distributietransformatoren

Zal u helpen technische oplossingen en verzendoplossingen te maken

Neem nu contact op met Grace!

3 MVA-transformatorspecificaties

De 3 MVA 11KV oliegekoelde distributietransformator is ontworpen om grote hoeveelheden elektrisch vermogen te verwerken, tot 3000 kVA, en werkt op een spanning van 11.000 volt (11KV). De transformator wordt gekoeld met olie om oververhitting van de wikkeling en kern te voorkomen, wat tot storingen en storingen kan leiden. De olie dient ook als isolator om vonkontlading tussen de wikkelingen te voorkomen.

Transformatorwaarde: 3MVA

Primaire spanning: 11 kV

Secundaire spanning: 415V

Stroomsterkte: HV 157A / LV 4173A

Frequentie: 50 Hz

Temperatuurstijging: 55 graden

Wikkelverbinding: Dyn11

Tap-wisselaar: Off Circuit Tap-wisselaar (OCTC)

Isolatieniveau: 12/28/75kV

Impedantie: 6%

Efficiëntie: 98,15%

Koeling: ONAN (Olie Natuurlijk Lucht Natuurlijk)

Type koeling: oliegekoeld

Aantal fasen: driefasig

Aantal wikkelingen: twee

Type transformator: distributietransformator

Type behuizing: Buiten (weerbestendig)

Norm: IEC 60076

Oliecapaciteit: 1750L

Gewicht: 6772 kg

Afmetingen (L x B x H): 4100 mm x 2300 mm x 3150 mm

Kleur: Vanaf klantenvereiste

Hoeveel kost een transformator van 3 mva?

Prijs van 3 MVA oliegekoelde distributietransformator van 11 kV: USD2,*618.00/SET

3 MVA 11 kV oliegekoelde distributietransformatortank en deksel

3 MVA 11kV oliegekoelde distributietransformatortest Artikel:

De oliegekoelde distributietransformator van 3 MVA 3000 kVA 11 kV is een cruciaal onderdeel van stroomdistributiesystemen en het is essentieel om ervoor te zorgen dat deze voldoet aan de vastgestelde prestatienormen. Er worden verschillende testonderdelen uitgevoerd om de functionaliteit en efficiëntie van de transformator te beoordelen.

1. Isolatieweerstandstest: Deze test bepaalt de weerstand van het isolatiesysteem van de transformator. Het omvat het aanleggen van een spanning op de verschillende wikkelingen van de transformator en het meten van de stroom die er doorheen vloeit om de weerstandswaarde ervan te bepalen.

2. Impedantietest: De impedantietest meet de impedantie van de transformator. De procedure omvat het injecteren van een bekende spanning vanaf het ene uiteinde van de transformator en het meten van de spanning aan het andere uiteinde. De verkregen impedantiewaarden worden gebruikt om de kortsluitstroom van de transformator te berekenen.

3. Belastingsverlies- en nullastverliestest: De belastingsverliestest beoordeelt de verliezen van de transformator wanneer een specifieke hoeveelheid belasting wordt toegepast. De nullastverliestest bepaalt de verliezen van de transformator wanneer deze niet wordt belast. Bij beide tests wordt het ingangs- en uitgangsvermogen van de transformator gemeten.

4. Transformer Ratio Test: De Transformer Ratio-test controleert de verhouding tussen de primaire en secundaire wikkeling van de transformator. Deze test zorgt ervoor dat de transformator de juiste uitgangsspanning kan leveren.

5. Isolatievermogensfactortest (Tan Delta Test): Deze test bepaalt de vermogensfactor van de isolatie van de transformator. Het meet de mate van imperfectie van de isolatie, wat kan leiden tot gedeeltelijke ontlading en systeemstoring.

6. Olie-doorslagspanningstest: De olie-doorslagspanningstest controleert de diëlektrische sterkte van de olie van de transformator. Het meet de spanning die nodig is om een ​​vonk in de olie te creëren, wat de kwaliteit van de olie en de weerstand tegen elektrische storingen aangeeft.
